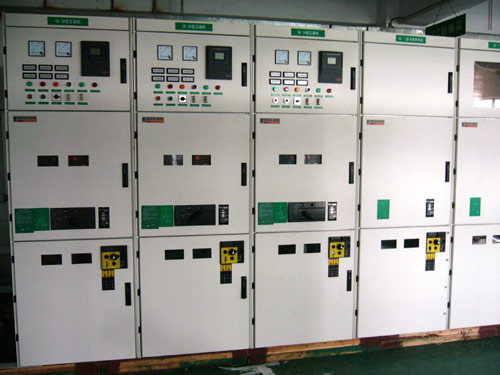

施耐德高压中置柜MVnex

产品名称:施耐德高压中置柜MVnex

详情
  • MVNEX产品说明:
    技术参数:
    1、 符合标准:
    IEC60694与GB11022:高压开关设备通用技术条件
    IEC60298与GB3906:交流金属封闭开关设备
    IEC60056与GB1984:高压交流断路器
    2、 正常使用条件:
    正常运行条件:户内型设备
    环境空气湿度:最低温度:-5℃;最高温度:+40℃;24小时平均温度:+35℃   海拔:≤1000m
    湿度(相对湿度):日平均值:≤95%;月平均值:≤90%
    3、 电气特性:(符合IEC60298和GB3906)                         额定电压:  KV rms          12
    额定绝缘水平:工频耐受电压(1min,50HZ)    KV rms    42
    雷电冲击耐受电压(1.2/50μs)    KV peak        75
    母线额定电流:                  A rms             630-1250-2500-3150
    断路器额定电流:                A rms             630-1250-2500-3150
    额定热稳定耐受电流(4秒):      KA rms           25-31.5-40
    额定峰值耐受电流:               KA peak          63-80-100
    外壳防护等级:                                    IP4X
    隔室间防护等级:                                  IP2X
    4、 外形尺寸:
    额定参数
    H(高)(mm)
    W(宽)(mm)
    D(深)(mm)
    普通柜
    防内燃弧柜
    630-1250A
    2320
    800
    1595
    1780
    1600-2500A
    2320
    900
    1595
    1780
    3150A
    2320
    900
    1745
    1780
