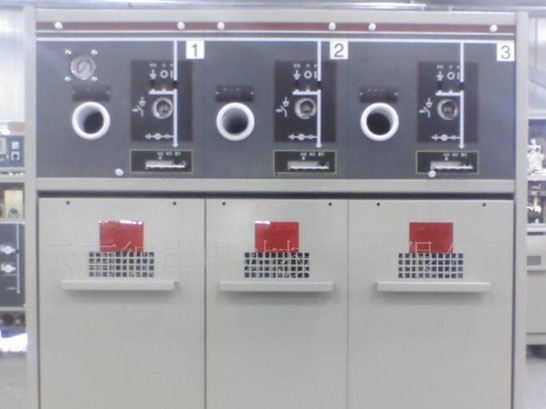

HCR-GT系列固体环网柜
  HCR-GT系列固体绝缘环网柜是我公司自主研发、生产的固体绝缘开关设备,应用于6~24kV配电网络中。该设备以新型环保型固体材料作为绝缘介质、真空灭弧。内部配置的真空断路器、真空负荷开关与熔断器组合电器。广泛应用于放射式、干线式和环网供电开闭站,终端配电站等配电设备。可作为城市商业区、住宅小区等用户的理想选择。
详情
  • 1、 HCR系列I型固体绝缘环网柜
    • 产品概述
       HCR-GT系列固体绝缘环网柜是我公司自主研发、生产的固体绝缘开关设备,应用于6~24kV配电网络中。该设备以新型环保型固体材料作为绝缘介质、真空灭弧。内部配置的真空断路器、真空负荷开关与熔断器组合电器。广泛应用于放射式、干线式和环网供电开闭站,终端配电站等配电设备。可作为城市商业区、住宅小区等用户的理想选择。
    • 产品特点
    新型环保材料  采用新型固体绝缘材料,符合环保要求,对环境和人身无任何污染和伤害。
    真空灭弧  采用先进的真空灭弧技术,可靠性高。
    直动式隔离开关  专利设计的直动式隔离开关,优化的电磁场结构,增加了运行的安全性。
    全密封、全绝缘电缆进出线  采用全密封、全绝缘式电缆头连接,安全可靠。
    模块化、可扩展  采用可扩展模块组合式配合的方式,紧凑尺寸、易于安装,安装简单、操作方便。
    多种接线方案  根据用户需要,采用负荷开关、负荷开关+熔断器保护或真空断路器保护等最佳组合方案,满足多种进出线回路的需要。
    断口可视  通过面板上的观察窗,可以看到隔离开关位置,充分保证人员及设备的安全。
    电动操作、FTU  采用专用的电压互感器取电,给操作机构和FTU提供电源和测量保护电压信号。并安装专用的蓄电池和充电模块保证操作电源和FTU的不间断供电。可实现远程自动化控制监测。
    该产品结构简单,通用性强,多种模块相同结构、相同操作。
        典型的常用方案有四种:
          R模块——直通模块
          L模块——负荷开关模块
          V模块——断路器模块
          F模块——负荷开关+熔断器保护模
    典型方案介绍


         R模块             L模块            V模块            F模块
    基本设备
    l     三相母线
    l     隔离/接地开关
    l      隔离/接地开关操作机构
    l      真空负荷开关/真空断路器
    l      负荷开关/断路器操作机构
    l      带电显示器
    l 电缆附件

    可选附件
    l   电动操作机构
    l   微机保护装置
    l   加热器
    l   电流互感器
    l   电压互感器
    l   避雷器
    l   熔断器
    l   操作计数器
    l 分励脱扣器

    特别注明:另有多种可选方案在此未一一列出,须在订货时说明!
    产品结构
    1    操作面板
    2    隔离断口视窗
    3    电缆室
    4    外箱体
    5    传动箱
    6    开关主体
    7    母线联接(柜间)主接地负荷开关(断路器)机构
    8    隔离开关机构
    9    电缆终端头
    10   隔离开关机构
    11   电缆终端头

    结构原理

                开关本体(负荷开关/断路器)
    1    隔离开关拉杆
    2    负荷开关(断路器)拉杆
    3    外绝缘筒
    4    隔离开关上触头
    5    动触头
    6    隔离开关下触头
    7    主接地
    8    连接母线
    9    真空灭弧室
    10   熔断器
    11   熔丝筒

    结构原理:
    l   固体柜开关本体采用三相独立安装方式,三相单元分别固封在新型环氧树脂浇注的绝缘本体中。
    l   开关主断口采用真空灭弧室,优化的电磁场结构。主开关绝缘拉杆在操作传动机构的带动下上下运动完成主开关的合闸、分闸。
    l   采用直动式隔离开关,优化的电场设计,直动式隔离开关的绝缘拉杆在操作机构的带动上下运动,完成隔离开关的合闸和分闸(接地)。
    l   L模块和V模块结构完全一致,仅是主开关用的真空灭弧室性能不同,方便安装;F模块仅是在L模块基础上外加熔断器

    技术参数
    序号
    项             目
    单位
    参数
    1
    额定电压
    kV
    12
    24
    2
    额定电流
    A
    630
    630
    3
    额定频率
    Hz
    50
    50
    4
    额定绝缘水平
    1min工频耐压:对地、相间隔离/断口
    42/48
    42/48
    65/79
    雷电冲击耐压:对地、相间隔离/断口
    75/85
    125/145
    5
    额定短时耐受电流(主回路及接地回路)
    kA
    25
    25
    6
    额定峰值耐受电流
    kA
    50
    50
    7
    额定短路持续时间
    s
    3
    3
    8
    额定动稳定电流
    kA
    50
    50
    9
    熔断器回路额定电流(最大)
    A
    125
    125
    10
    额定转移电流
    A
    1700
    1700
    11
    真空断路器开断能力
    kA
    25
    25
    12
    负荷开关机械寿命
    5000
    5000
    13
    真空断路器机械寿命
    10000
    10000
    14
    接地开关机械寿命
    2000
    2000
    15
    操作电源电压
    V
    24V DC
    24V DC
    220V AC/DC
    220V AC/DC

    2 II型固体绝缘环网柜
    II型固体环网柜是我公司自主研发、生产的固体体绝缘开关设备,应用于6~24kV配电网络中。该设备以新型环保型固体材料作为绝缘介质、真空灭弧。内部配置的真空断路器、真空负荷开关与熔断器组合电器。广泛应用于放射式、干线式和环网供电开闭站,终端配电站等配电设备。可作为城市商业区、住宅小区等用户的理想选择。

    l   产品特点



    新型环保材料  采用新型固体绝缘材料,符合环保要求,对环境和人身无任何污染和伤害。
    真空灭弧  采用先进的真空灭弧技术,可靠性高。
    接地开关  专利设计的接地开关,优化的电磁场结构,增加了运行的安全性。
    全密封、全绝缘电缆进出线  采用全密封、全绝缘式电缆头连接,安全可靠。
    模块化、可扩展  采用可扩展模块组合式配合的方式,紧凑尺寸、易于安装,安装简单、操作方便。
    多种接线方案  根据用户需要,采用负荷开关、负荷开关+熔断器保护或真空断路器保护等最佳组合方案,满足多种进出线回路的需要。
    断口可视  通过面板上的观察窗,可以看到隔离开关位置,充分保证人员及设备的安全。
    电动操作、FTU  采用专用的电压互感器取电,给操作机构和FTU提供电源和测量保护电压信号。并安装专用的蓄电池和充电模块保证操作电源和FTU的不间断供电。可实现远程自动化控制监测。

    l  典型方案介绍
    该产品结构简单,通用性强,多种模块相同结构、相同操作。
    典型的常用方案有四种:
         R模块——母线提升模块
         L模块——负荷开关+下隔离模块
         V模块——断路器+下隔离模块
         F模块——负荷开关+熔断器保护模块




    R模块               L模块               V模块            F模块



    l  产品结构

    1  操作面板              2  观察窗                3  电缆室门
    4  主接地排              5  机构箱                6  套管
    7  箱体                  8  电缆固定架            9  主母线


    间隔数量
    1
    2
    3
    4
    长(mm)
     440
    880
    1320
    1760





    13  熔断器
    14  欧式套管
    结构原理:
    l   固体柜开关本体采用三相独立安装方式,三相单元分别固封在新型环氧树脂浇注的绝缘本体中。
    l   开关主断口采用真空灭弧室,优化的电磁场结构。主开关绝缘拉杆在操作传动机构的带动下上下运动完成主开关的合闸、分闸。
    l   优化的电场设计,直动式隔离开关的绝缘拉杆在操作机构的带动上下运动,完成隔离开关的合闸、分闸和接地。
    l   L模块和V模块结构完全一致,仅是主开关用的真空灭弧室性能不同,方便安装;F模块更换熔丝方便,并且更换熔丝时,下端熔丝座可靠接地,保证人身安全(如左图示)。

    l   技术参数

    序号
    项             目
    单位
    参数
    1
    额定电压
    kV
    12
    2
    额定电流
    A
    630
    3
    额定频率
    Hz
    50
    4
    额定绝缘水平
    1min工频耐压:对地、相间隔离/断口
    42/48
    42/48
    雷电冲击耐压:对地、相间隔离/断口
    75/85
    5
    额定短时耐受电流(主回路及接地回路)
    kA
    25
    6
    额定峰值耐受电流
    kA
    50
    7
    额定短路持续时间
    s
    3
    8
    额定动稳定电流
    kA
    50
    9
    熔断器回路额定电流(最大)
    A
    125
    10
    额定转移电流
    A
    1700
    11
    真空断路器开断能力
    kA
    25
    12
    负荷开关机械寿命
    5000
    13
    真空断路器机械寿命
    10000
    14
    接地开关机械寿命
    2000
    15
    操作电源电压
    V
    24V DC
    220V AC/DC


    l   使用条件

    a.   周围空气温度范围-40℃~+40℃,24h内测得的平均值不得超过35℃。
    b.   海拔不超过2000m(海拔较高时请在订货时说明)。
    c.   地震烈度:地震水平加速度不超过0.3g。

    2. ⅡB型固体绝缘环网柜
    ⅡB型固体绝缘环网柜使用固体环氧树脂作为绝缘介质,工作中不会产生有害物质,具有环境友好性和较小的尺寸。由于所有带电体均浇注或安装在环氧树脂内,不会受到如水汽、灰尘等外部环境对环网柜的电气性能的影响。减小了设备的维护、维修,延长了使用寿命。在本固体绝缘环网柜中每个单元以及组成每个单元的每个部分是标准化的以便可以互换,因此实现了制造简单化。可以根据环境和客户的不同要求制造固体绝缘开关设备。ⅡB型固体绝缘环网柜典型方案有:负荷开关+隔离开关单元、断路器+隔离开关单元、负荷开关+熔断器的组合电器单元、母线提升单元、PT柜单元、计量柜单元等。


       典型方案工作原理介绍
    1、主开关+隔离开关单元
    本单元主要零部件包括:主母线、主开关(断路器或负荷开关)、隔离开关、主接地、欧式电缆套管等。

    电流由主母线经主开关到达隔离开关的上静触头,再经隔离动触头连接的隔离中间静触头到达出线套管。其中电流的开断、关合由真空泡完成。当隔离动触头完全运动到隔离中间静触头内部时,隔离上静触头和隔离中间静触头之间形成安全、可靠的隔离断口,通过开关前面的观察窗可以清楚的看到隔离断口,保证了维修人员的人身安全。隔离动触头继续向下运动到接地静触头内,此时是接地状态。
    Ⅱ型固体绝缘环网柜内部所有零部件经过仔细的推敲设计和电场模拟,使其电场分布均匀,提高了产品可靠性。
    2、负荷开关+熔断器的组合电器单元
    负荷开关+熔断器的组合电器单元主要包括两部分:开关本体、熔丝筒。开关本体的工作原理和主开关+隔离开关单元一样,熔丝筒有直动式接地开关,接地时它和开关本体的主接地开关联动,把熔丝的上端和下端同时接地,保证了更换熔丝人员的绝对安全。熔丝筒内部设计有熔丝转运车,可以方便的更换熔丝。熔丝筒顶部有弹簧撞针机构,熔丝熔断时可以可靠迅速的使操作机构动作。
