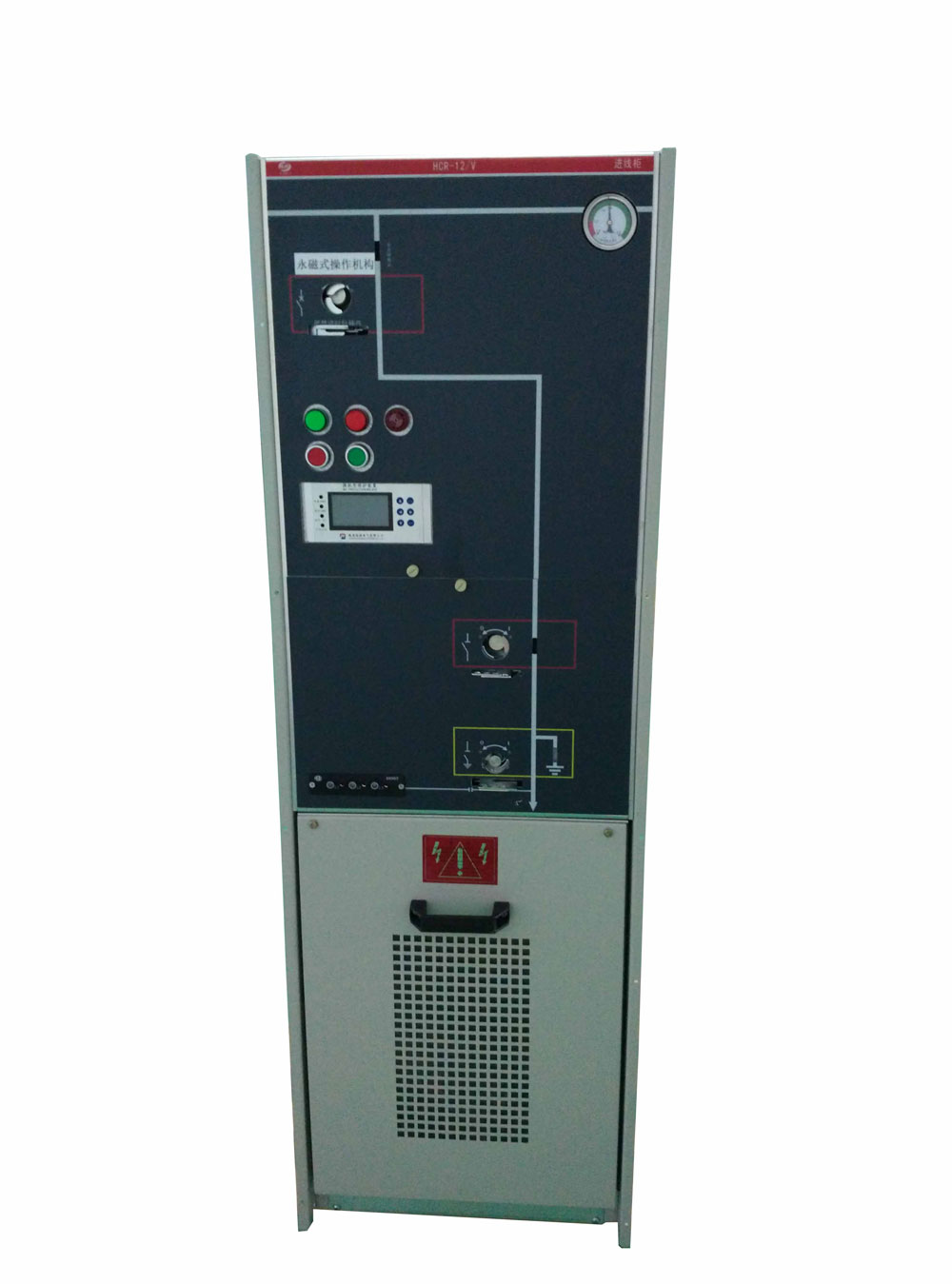

产品名称:HCR-12/V 630A/20KA~1250A/31.5KA永磁式断路器柜
基于高可靠、长寿命、免维护、易控制的设计理念,在国内最早自主研发永磁操动机构,1999年就已在结构设计上领先国内外取得重大突破,研制推出了CDY系列永磁操动机构及ZN73A系列永磁式断路器产品,至今已获27项专利,使多年来开关制造业一支努力追求的理想操动机构成为现实,并成功地应用于12kV、24kV、27.5kV、40.5kV高压真空断路器,使之成为二十一世纪新一代高可靠、长寿命、免维护、易控制的高压开关。12kV系列断路器额定电流范围630A~6300A,额定短路开断能力范围20kA~80kA。
主要特点
成熟可靠的新型永磁操动机构,与传统的操动机构相比较,永磁操动机构无机械脱、锁扣装置,结构紧凑可动部件少,比传统的弹簧机构减少了70%,工作时运动部件只有一个,故障率低,免维护,10万次机械寿命,最高可达12万次。
永磁操动机构的运动特性与真空灭弧室的熄弧特性的高度吻合,使其断路器电寿命有大幅度增加。
具有机械手动分闸装置,其分闸速度与电动分闸相同,可在控制电源故障的情况下带负荷分闸。
性能指标:
·SF6气体压力 20℃下绝对压力为1.4bar
防护等级 0.5%/年
防护等级 1P67
气室不锈钢厚度 3.0mm
·正常运行环境条件
最高温度 40℃
最低温度 -40℃
最大平均相对湿度 ≤95%
海拔高度 ≤1000米
·满足标准
GB/T11022 GB3906 GB1985
GB16926 GB38041 GB1984
GB3309
IEC60056 IEC60129 IEC60256
IEC60298 IEC60420 IEC60694
地震烈度不超过8级;
使用场所:无易燃、易爆物品,无严重污秽、化学腐蚀及剧烈震动的场所。
可选组件:电动操作:
AC220V~DC220V
