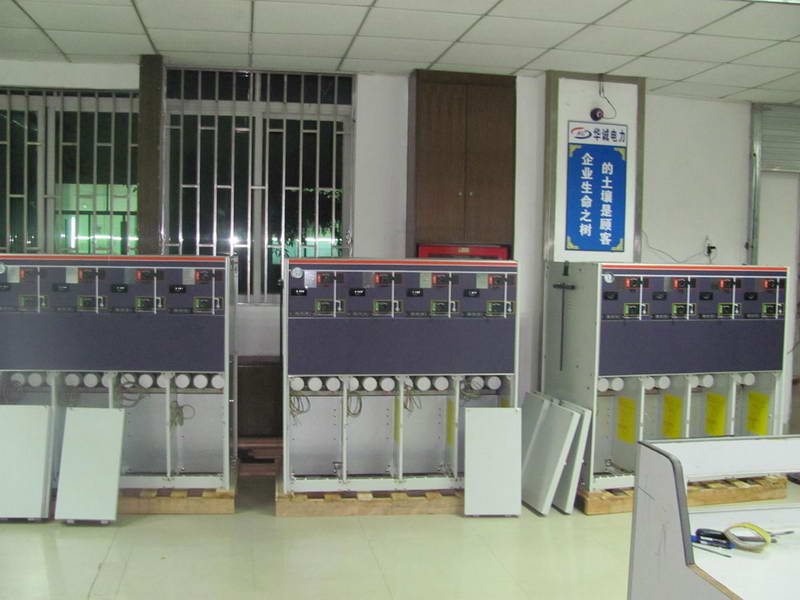

HCR-12/24KV-SF6全绝缘充气环网开关柜(共箱式充气柜)

     HCR-12/24KV-SF6全绝缘充气环网开关柜(简称充气柜)是采用SF6气体绝缘的金属封闭开关设备,以负荷开关、负荷开关熔断器组合电器、隔离开关真空开关等主开关组成各种功能单元,并具备了全封闭,全模块化,可任意组合并扩展的特点,为广大用户提供结构紧凑,安全可靠,性能优异且真正免维护的放心产品。被广泛的应用于城乡电缆化改造,配电站,风能发电,钢铁石化,公路码头等工业企业,以及市政建设,商务大楼,民用住宅小区等建设领域。

详情
  • 1、安全可靠: 充气柜采用性能优异的SF6气体,具备了强负电性和极好的介电绝缘性能,在均匀的电场中,绝缘强度约为空气的2~3倍,且无毒无味,并具有不可燃性以及优良的灭弧性能和冷却性能,使负荷开关在开断电流后能迅速可靠地熄灭电弧。
    2、小巧紧凑:利用绝缘性能优异的SF6气体也使得充气柜在性能优异、安全可靠的前提下,做到了尺寸更小,重量更轻,结构更紧凑,为用户大大节省了空间和占地。
    3、先进灵活:充气柜采用国际先进的设计理念和生产、检测手段,使整个系列产品结构简单,操作灵活,联锁可靠,加上采用了先进的传感技术和最新的微机保护装置,我们可以提供各种技术方案来满足各种不同的用户要求。
    4、全模块设计/全封闭结构/全方位扩展:充气柜是新一代紧凑型模块化开关设备。气箱采用优质3mm不锈钢板焊接而成,真空开关、负荷开关、以及母线等所有高压带电部分都被密封在充满SF6气体的箱体内。全系列产品具有单元型和共箱型等模块结构,每个模块都具备各自功能和分别独立的金属外壳,并要以左右任意扩展。
    5、全天候适应:充气柜采用气密式结构,一次导电系统完全独立在以SF6作为介质的运行环境中,因此不受外界的环境(如:凝露,污秽,盐雾,小动物及化学物质等等)的影响,真正做到免维护,适用于各种恶劣的场所,并具备很强的防浸水能力,气箱和熔断器仓均达到IP67的防护等级。为我们的用户提供了可靠的用电系统以及经济的运行维护成本。
      主要特点:SF6气体作为灭弧及绝缘介质;开关柜为全密封、全绝缘结构;母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以1.4bar的SF6气体,防护等级达到IP67;整个开关装置完全不受外部环境条件的影响,即使在短时水浸等极端情况下也能保证开关正常运行,产品终身免维护。开关柜具有完善的“五防”联锁装置,彻底杜绝人为误操作可能引起的人员及设备运行
    故障;所有开关柜具有可靠的安全泄压通道,即使在极端情况下也能保障操作人员人身安全。开关柜分为固定单元组合和可扩展单元组合两类;开关柜通常由正面进出线,也可按不同的安装位置实现侧出线或侧扩展;柜体尺寸小安装方便,并能够适合空间狭小及环境条件不良的地方;开关柜可根据用户的不同需求配置电动、远控及监测装置;
      性能指标
      • SF6 气体压力          20℃下绝对压力为1.4bar
      气体年泄漏率          0.5%/ 年
      防护等级              IP67
      气室不锈钢厚度        3.0mm
      • 母线
      开关柜内母线          320mm2 Cu
      开关柜接地母线        150mm2 Cu
      • 颜色
      开关柜前面板          RAL 7012
      侧板和电缆室前盖板 RAL 7035
     • 正常运行环境条件
      最高温度              40 ℃
      最低低温度            -40 ℃
      最大平均相对湿度      ≤ 95%
      海拨高度              ≤ 1000 米
     • 满足标准
      GB/T11022 GB3906   GB1985
      GB16926   GB38041  GB1984
      GB3309
      IEC60056  IEC60129 IEC60256
      IEC60298  IEC60420 IEC60694
     每个模块具有下列配置
     D柜配置
     不带接地刀的电缆连接模块
     C柜配置
     负荷开关模块
     F柜配置
     负荷开关熔断器组合电器模块
     V柜配置
     真空开关模块
