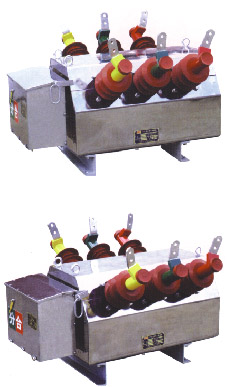

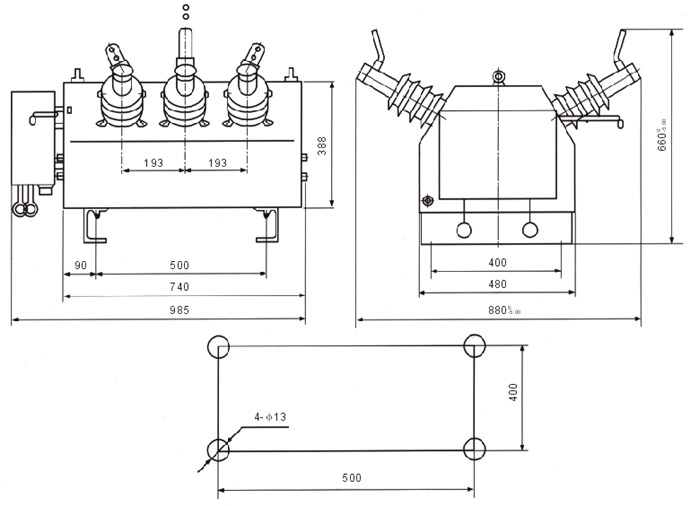

ZW6-12/630-16(20)型户外高压真空断路器
ZW6-12/630-16(20)型户外高压真空断路器适用于12kV及以下,交流50Hz的三相电力系统。主要用于农网和城网作分、合负荷电流.过载电流及短路电流之用,也可用于其它类似场所,还可作为城市市区12KV级电网的分段开关。
详情
  • ZW6-12/630-16(20)型户外高压真空断路器适用于12kV及以下,交流50Hz的三相电力系统。主要用于农网和城网作分、合负荷电流.过载电流及短路电流之用,也可用于其它类似场所,还可作为城市市区12KV级电网的分段开关。

    使用环境条件
    A.周围空气温度:上限+40℃,下限-40℃;
    b.海拔:<2000m;
    c.相对湿度:日平均不大于95%,月平均不大于90%;
    d.风压:不超过700Pa(相当于风速34m/s)
    e.空气污秽程度按GB5582规定为IV级;
    f.地震烈度不超过8度
    型号及含义
    主要技术参数

    1断路器的装配调整参数见表1



    单位
    参数
    1
      触头开距
    mm
    9±1
    2
      触头超程
    3±1
    3
      平均合闸速度
    m/s
    0.6±0.2
    4
      平均分闸速度
    1.0±0.2
    5
      触头合闸弹跳时间
    ms
    ≤2
    6
      三相分闸同期性
    ms
    ≤2
    7
      合闸时间
    s
    ≤0.1
    8
      分闸时间
      最高操作电压
    ≤0.06
      最低操作电压
    ≤0.1
    9
      每相回路直流电阻
    μΩ
    ≤200
    10
      相间中间距(灭弧室端)
    mm
    193

    2 断路器的额定技术参数见表2



    单位
    参数
    1
      额定电压
    kV
    12
    2
      额定绝缘水平
     1min工频耐压
     干式
    kV
    42
     湿式(对地)
    34
     雷电冲击耐压(峰值)
    75
    3
      额定电流
    A
    630
    4
      额定频率
    Hz
    50
    5
      额定短路开断电流
    kA
    12.5、16、20
    6
      额定短路关合电流(峰值)
    31.5、40、50
    7
      额定峰值耐受电流
    31.5、40、50
    8
      额定短时耐受电流
    12.5、16、20
    9
      操作顺序

    分-0.3S-合分-180S-合分
    10
      额定短路电流开断次数
    30
    11
      机械寿命
    10000
    12
      额定操作电压(配CT弹簧操作机构)
    V
    DC24、48V、AC DC110V、220V
    13
      触头允许磨损厚度
    mm
    3
    14
      过电流脱扣器额定电流
    A
    5
    15
      重量
    kg
    130(标准)
