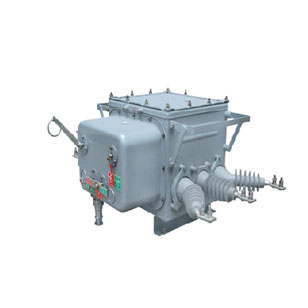

ZW20(A)-12F系列柱上分界真空断路器-看门狗

ZW10-12G/T630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备,主要用于12KV等级,额定电流630A,额定频率50HZ的农网,城网、矿山、铁道、港口的配电系统,特别适用于户处架空线路,分合负荷电流、过载电流、过载电流、短路电流,对电网进行切换和保。

详情
  • 主要技术参数
    序号
    项目
    单位
    参数
    1
    额定电压
    KV
    12
    2
    额定电流
    A
    630
    3
    额定频率
    Hz
    50
    4
    工频耐受电压
    KV
    42/48
    5
    雷电冲击电压(峰值)
    KV
    75/85
    6
    额定短路开断电流
    KA
    6.3
    12.5
    16
    20
    7
    额定短路凑合中电流(峰值)
    KA
    16
    31.5
    40
    50
    8
    额定短时耐受电流
    KA
    6.3
    12.5
    16
    20
    9
    额定峰值耐电流
    KA
    16
    31.5
    40
    50
    10
    额定操作顺序

     分03s合分180s合分
    11
    额定短路电流武断次数
    30
    12
    机械寿命
    10000
    13
    动触头允许磨厚度
    mm
    34               4
    14
    额定操作电压
    配CT型弹簧操动机构
    V
    直流或交流220V
    15
    过流脱扣线圈额定工作电流
    A
    5
    16
    电流互感器一、二次电流比

    100/5.200/5.300/5.630/5
    17
    储能电机
    客定电压
    V
    直流或交流220V
    功率
    W
    ≤200
    18

    重量

    kg

    150
